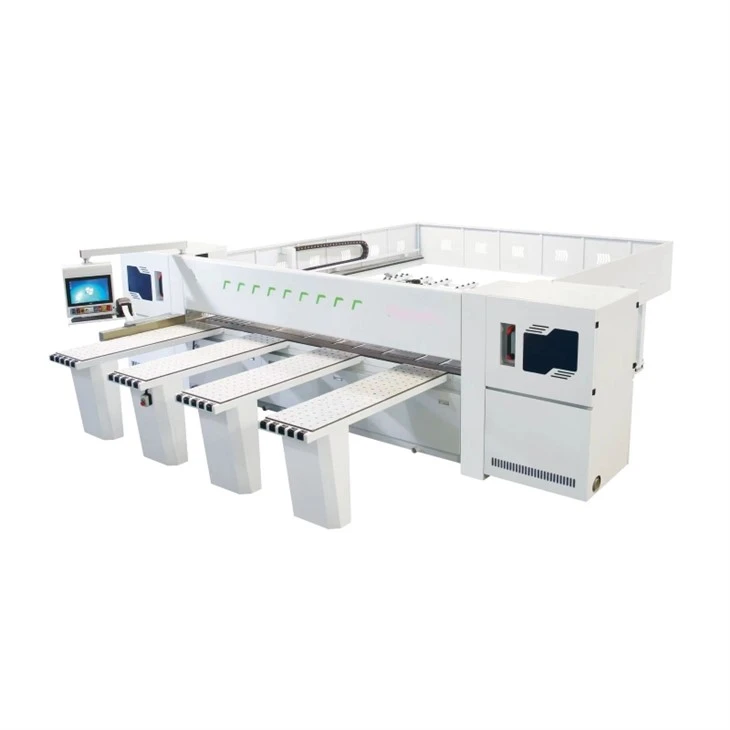

Hangzhou Ting Ting Trading Co., Ltd. je jedan od vodećih proizvođača i dobavljača pile za horizontalne grede u Kini. Kako imamo vodeću svjetsku-opremu za proizvodnju i snažne proizvodne kapacitete, srdačno vas pozdravljamo da kupite vrhunsku testeru za horizontalne grede iz naše fabrike. Za konsultacije o cijeni, kontaktirajte nas.

Princip rada

Princip rada mašine za pilu sa gredama uključuje dva aspekta: prenos i elektronsko upravljanje. Mehanički dio prijenosa uključuje listove pile, vodilice, osovine prijenosa i druge komponente. Precizan mehanički dizajn osigurava stabilnost lista pile tokom-brzine kotrljanja. Elektronski kontrolni sistem je osnovni dio, koji koristi visoko{4}}precizne senzore i kontrolere za preciznu kontrolu putanje kretanja pile. Stoga ova mašina može postići visoke{6}}rezultate preciznosti.

U poređenju sa standardnim mašinama za testerisanje, najznačajniji napredak testere leži u njenoj integraciji sofisticiranih i preciznih sistema automatizacije. Koristeći CNC tehnologiju, testera može automatski izvršiti programe rezanja uz minimalnu ručnu intervenciju. Kada su upareni s automatiziranim platformama za utovar i istovar, operateri trebaju samo unijeti dimenzije rezanja ili prenijeti listu rezanja; oprema tada automatski upravlja utovarom, pozicioniranjem i rezanjem radnih komada. Ovaj visoko automatizirani pristup značajno smanjuje troškove rada dok minimizira vjerovatnoću ljudske greške, čime se osigurava preciznost i tačnost procesa obrade.

Glavne funkcije i dijagrami

br.	Funkcionalna jedinica	Opis funkcionalnih karakteristika	Prikaz slike
1	Glavna struktura	Odaberite visoko{0}}kvalitetni čelik, usvojite tehnologiju zavarivanja visoke gustine{1}}zavarivanja i tretman žarenja, efikasno osigurajte stabilnost i vijek trajanja glavnog tijela.
2	električni sistem upravljanja	Usvojite tajvanski dobro-poznati brend Fatek PLC, veliki kapacitet za skladištenje, visok-brzi kapacitet obrade, stabilan i pouzdan.
3	Operativni interfejs	Interfejs panela je jednostavan i lako razumljiv, a način upravljanja je siguran i pouzdan. Savršen rad vodiča i uputa za rješavanje problema, može urediti potrebnu šemu piljenja i može simulirati testerisanje. Može biti kompatibilan i integriran s raznim softverom za optimizaciju, softverom za upravljanje barkodovima i softverom za automatizaciju.
4	Servomehanizam	Sa servo motorom visokih{0}}performansi, može brzo i precizno izvršiti kontrolnu komandu kako bi osigurao efikasno sečenje.
5	Air flotacioni sto	Vazdušni plutajući sto sa kuglicom je usvojen da reši problem hranjenja.
6	Uređaj za testerisanje	1. Vodilica za rad automobila za testerisanje ima kružnu šinu visoke tvrdoće. 2. Metoda ugradnje vodilice usvaja metodu postavljanja sa strane gore i dolje. Instalira se gore-dolje na ploču stola od 25 mm, što uvelike poboljšava prevenciju otpuštanja vijaka i utiče na ravnost, osiguravajući da se dugotrajna-upotreba neće deformisati i vodilica neće biti pogrešno poravnata.
7	Uređaj stezaljke za hranjenje	Pneumatska stezaljka visokih performansi, pokretana preciznim servo pozicioniranjem.
8	Uređaj za bočno oslanjanje	Opcioni uređaj za bočno naginjanje može efikasno garantovati precizno testerisanje.
9	Precizna linearna vodilica	1. Podizanje lista testere usvaja uvozni dizajn kvadratne linearne vodilice. 2. dvije pile usvajaju neovisni dizajn podizanja. 3. Uvelike poboljšati stabilnost podizanja lista testere i tačnost vertikalnog podizanja. Nezavisno podizanje lista pile uvelike poboljšava učinak piljenja pogodan za testerisanje svih vrsta dasaka.
10	Mehanizam za hranjenje hvataljke	Odabrana je -kompenzacija preciznosti njemačkog elektronskog ravnala, tolerancija kompenzacije je plus ili minus 0,02 mm, a odabran je mehanizam za pomicanje zupčanika visoke{2}}nosti.
11	sistem za sakupljanje prašine	Struktura prašine tipa ključ- ima dobar efekat uklanjanja prašine, što radno okruženje čini urednijim i smanjuje štetu za ljude. Proizvodno okruženje je čistije, a buka niska.
12	Daljinsko priključivanje servisni sistem	Može realizirati uslugu praćenja statusa daljinskog rada, proširiti i optimizirati inteligentno IOT priključivanje (opcionalno).

Technical Parameters

Glavna pila
Brzina kotrljanja vretena		4800r/min	Groovingprečnik lista testere		180mm
Gosovina pilebrzina kotrljanja		6100r/min	Gosovina pileprečnika		55mm
Brzina piljenja		0-100 m/min (podesiva varijabilna frekvencija)	Max. radidebljina		100mm
Snaga glavne testere		15 kw	Max. rading width		3700mm
Groovingvidio moć		2.2kw	Vodič za hranu		Okrugla vodilica
Napajanje snage motora		1.5kw	Prečnik glavnog lista testere		350mm
Snaga motora za dovod zraka visokog pritiska		2 * 3kw	Prečnik osovine glavnog lista testere		80mm
CNC stol za hranjenje
Servo motor	2 KW		Način vožnje	Zupčanik / pužni reduktor
Cnačin kontrole	Invt PLC		Način vođenja	linearna vodilica
Način vožnje	Servo motor 2 kw		Iinterface	19 inčni ekran osetljiv na dodir
tačnost pozicioniranja	Manje ili jednako ±0,2 mm		Debljina ploče	Manje ili jednako 100 mm
Brzina kretanja	0-100/min (servo podesiv)		Širina obrade	0-3700mm
Metoda presovanja	Pritisak cilindarskih stezaljki		Obradadužina	0-3700mm
Manipulator	15 (fleksibilni dupli prsti)		Pritisak vazduha	0,6-0,7Mpa
Ukupna jedinica
Wosam	Oko 4500 kg		Totalna snaga	26,7 kw
Sveukupnodimenzija	668063001750 mm		Visina stola	950mm

Prednosti

Visok-precizno sečenje

Mašina za testere koristi visoko{0}}precizne senzore i napredne elektronske sisteme upravljanja za praćenje procesa rezanja, osiguravanje tačnosti rada i smanjenje otpada materijala.

Poboljšajte efikasnost proizvodnje

Operater treba samo da unese veličinu rezanja ili unese šifru rezanja na radnom interfejsu, a oprema će brzo reagovati i izvršiti rezanje. Ovo značajno poboljšava efikasnost obrade.

Snažna prilagodljivost

Mašina za pilu može da obrađuje daske od različitih materijala, uključujući drvene ploče, plastične ploče i neke metalne ploče. Može izvršiti precizno rezanje kako bi zadovoljio različite potrebe različitih industrija i kupaca.

Smanjite troškove rada

Budući da mašina za pilu može realizirati automatizirani rad, smanjuje potrebu za profesionalnim radnicima, čime se smanjuju troškovi rada.

Visoka iskorištenost resursa

Horizontalna pila može efikasno poboljšati iskorišćenje sirovina tako što izračunava i optimizuje raspored rezanja. čime se smanjuje otpad.

Visoka sigurnost

Oprema ne zahtijeva direktan ljudski kontakt tokom procesa rezanja, smanjujući mogućnost nezgoda.

FAQ

P: Koja je maksimalna veličina panela za obradu TT-3800?

O: Maksimalna dužina rezanja je 3800 mm. Ako su vam potrebne druge veličine, imamo i druge modele koje možete izabrati. Alternativno, možemo ga prilagoditi vašim specifičnim zahtjevima.

P: Na kojim materijalima ova mašina može raditi?

O: Ova mašina je pogodna za MDF, šperploču, melaminsku ploču, PVC ploču, akril, puno drvo, plastične ploče i neke metalne ploče.

P: Pružate li usluge instalacije?

O: Da, pružamo online tehničku podršku, uputstva za instalaciju, puštanje u rad i usluge obuke za rad.

P: Koje je vrijeme isporuke?

O: Imamo većinu proizvoda na zalihama; Vrijeme isporuke za-mašine napravljene po narudžbi razlikuje se u zavisnosti od specifične mašine.
